Thí sinh: Nguyễn Võ Xuân Thiện (trưởng nhóm), Nguyễn Nhật Minh, Nguyễn Văn Tựu
Bảng thi: Chuyên nghiệp
Tên công trình: “Public Space” Playground
Bình chọn cho bài thi này tại: Fanpage arcvibes

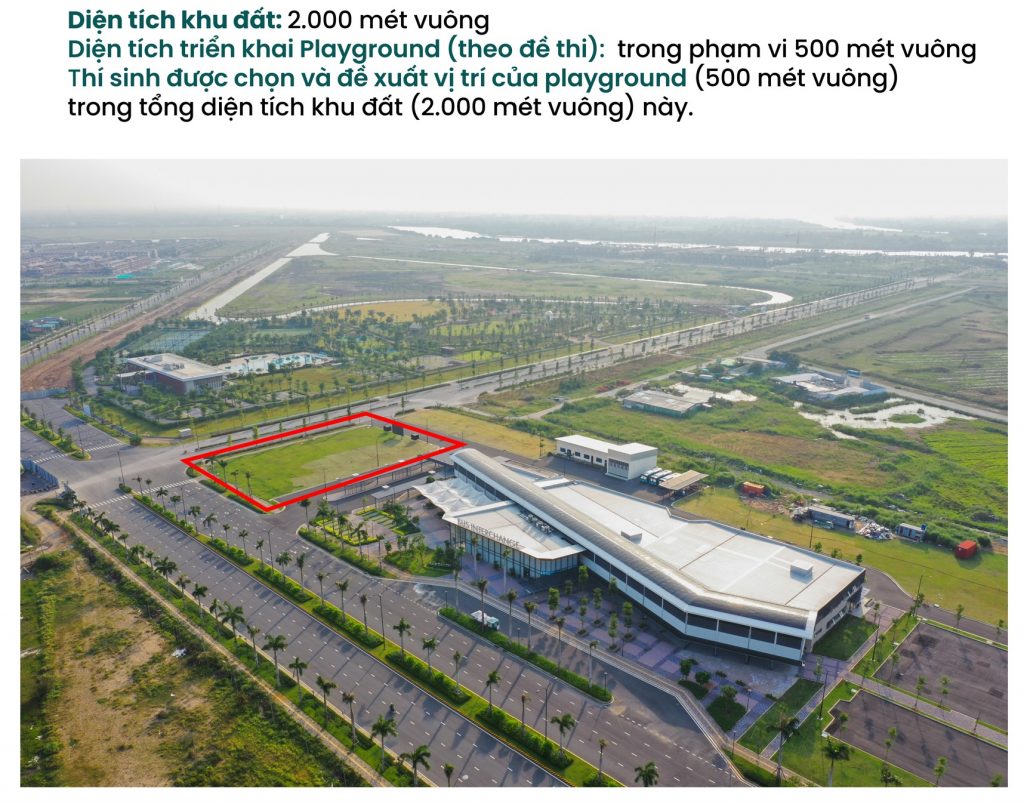

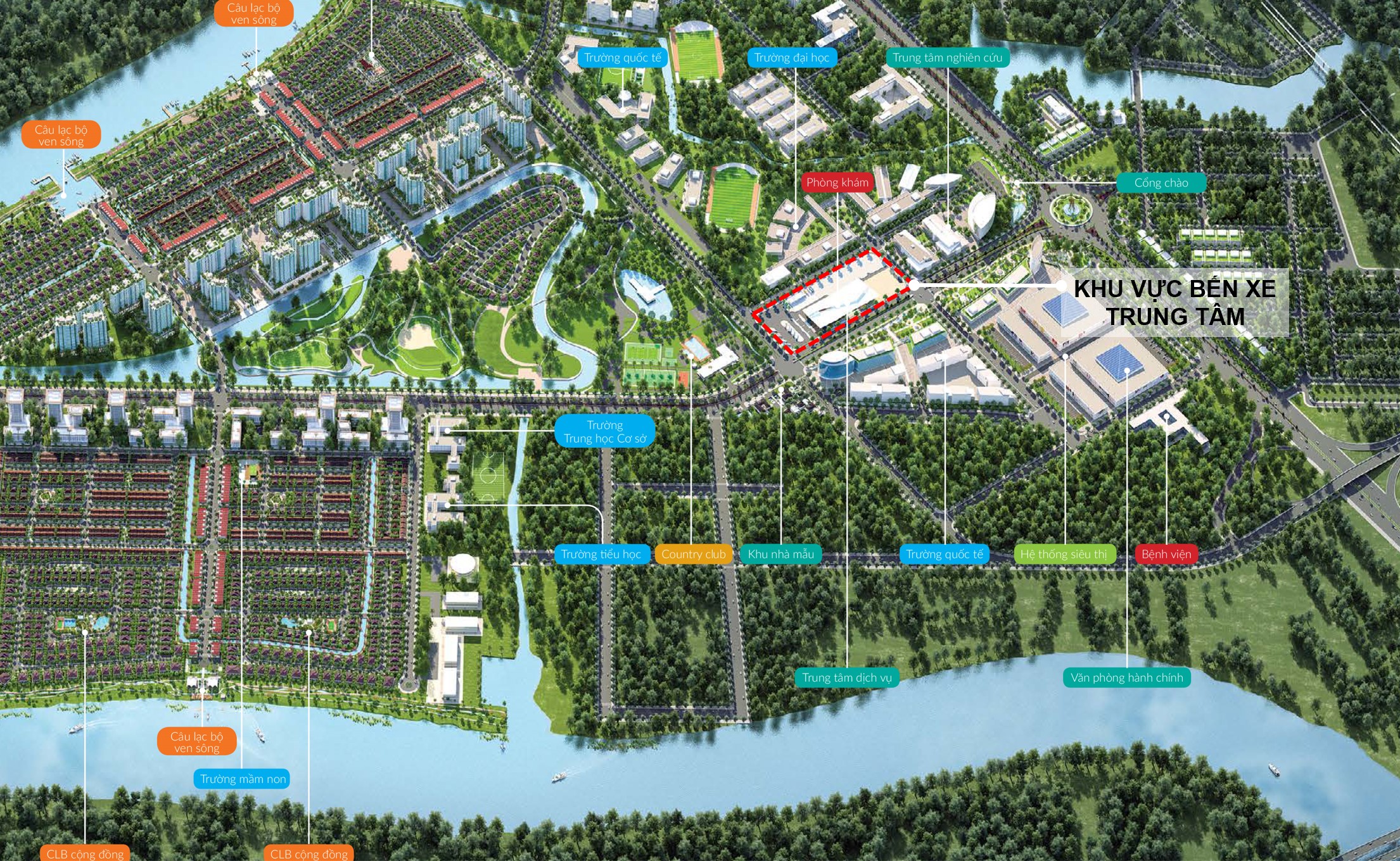

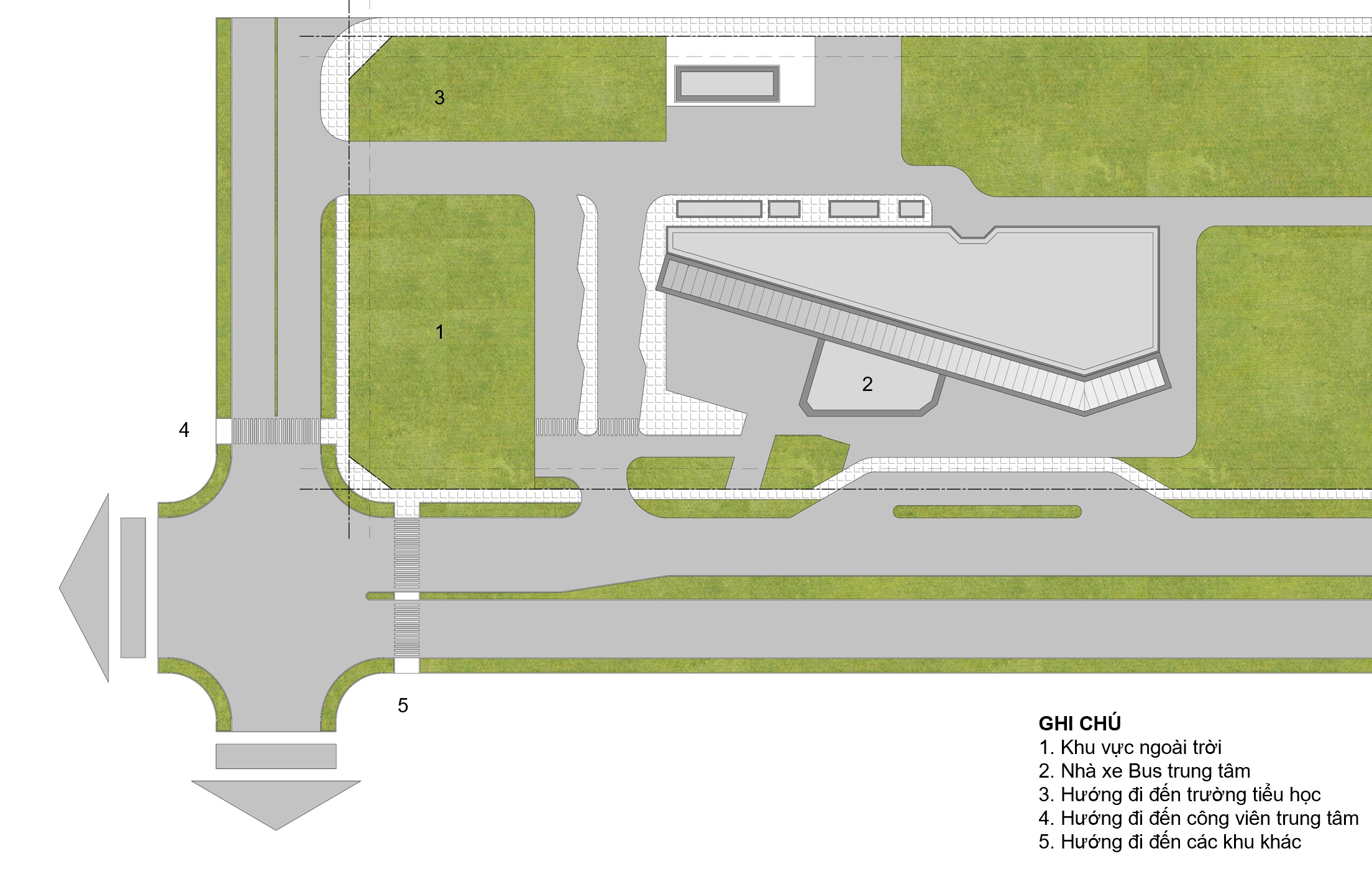

Vị trí khu đất

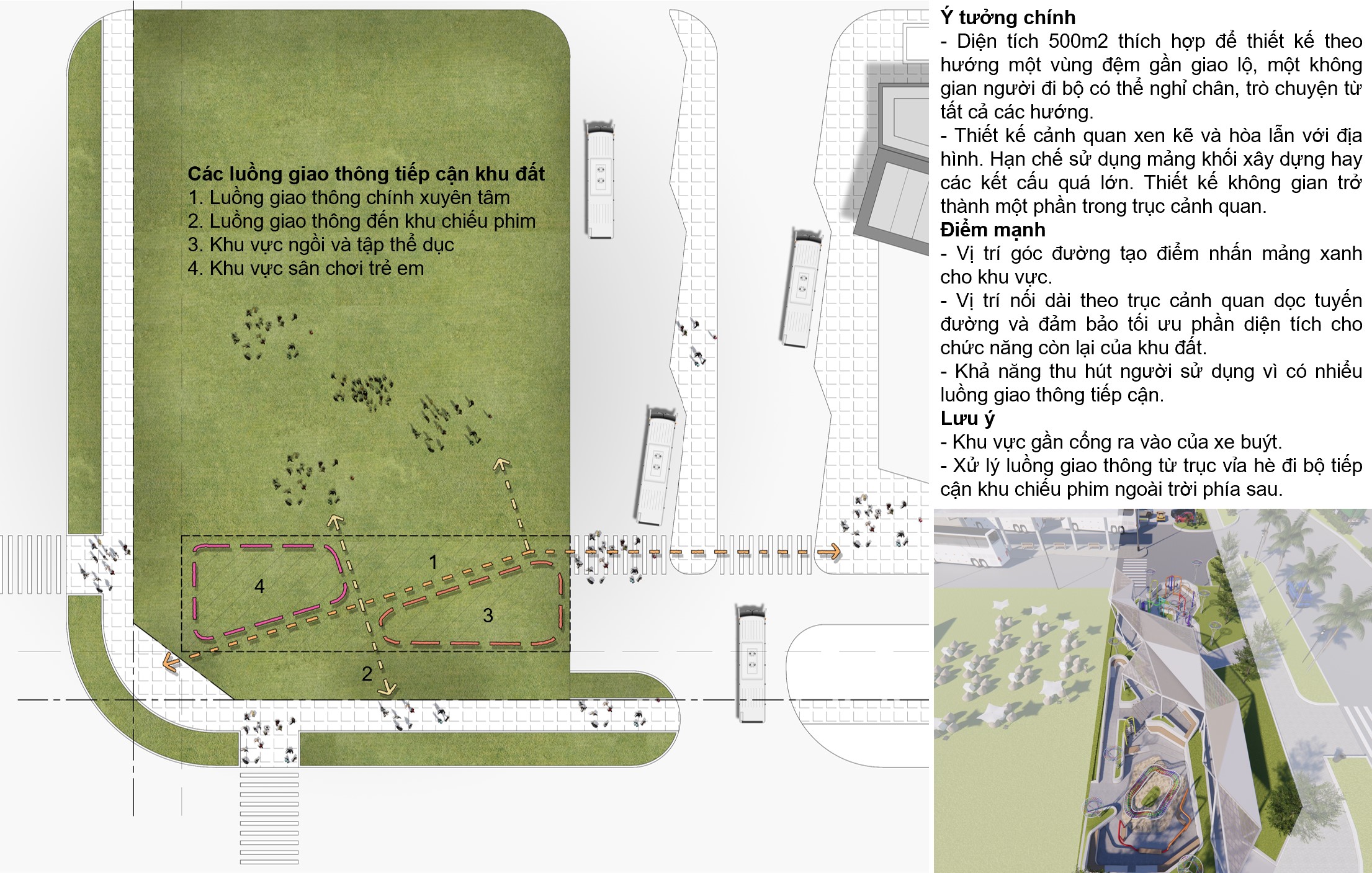

Phân tích khu đất

Ý tưởng chính

  • Diện tích 500m2 thích hợp để thiết kế theo hướng một vùng đệm gần giao lộ, một không gian người đi bộ có thể nghỉ chân, trò chuyện từ tất cả các hướng.
  • Thiết kế cảnh quan xen kẽ và hòa lẫn với địa hình. Hạn chế sử dụng mảng khối xây dựng hay các kết cấu quá lớn. Thiết kế không gian trở thành một phần trong trục cảnh quan.

Điểm mạnh

  • Vị trí góc đường tạo điểm nhấn mảng xanh cho khu vực.
  • Vị trí nối dài theo trục cảnh quan dọc tuyến đường và đảm bảo tối ưu phần diện tích cho chức năng còn lại của khu đất.
  • Khả năng thu hút người sử dụng vì có nhiều luồng giao thông tiếp cận.

Lưu ý

  • Khu vực gần cổng ra vào của xe buýt.
  • Xử lý luồng giao thông từ trục vỉa hè đi bộ tiếp cận khu chiếu phim ngoài trời phía sau.

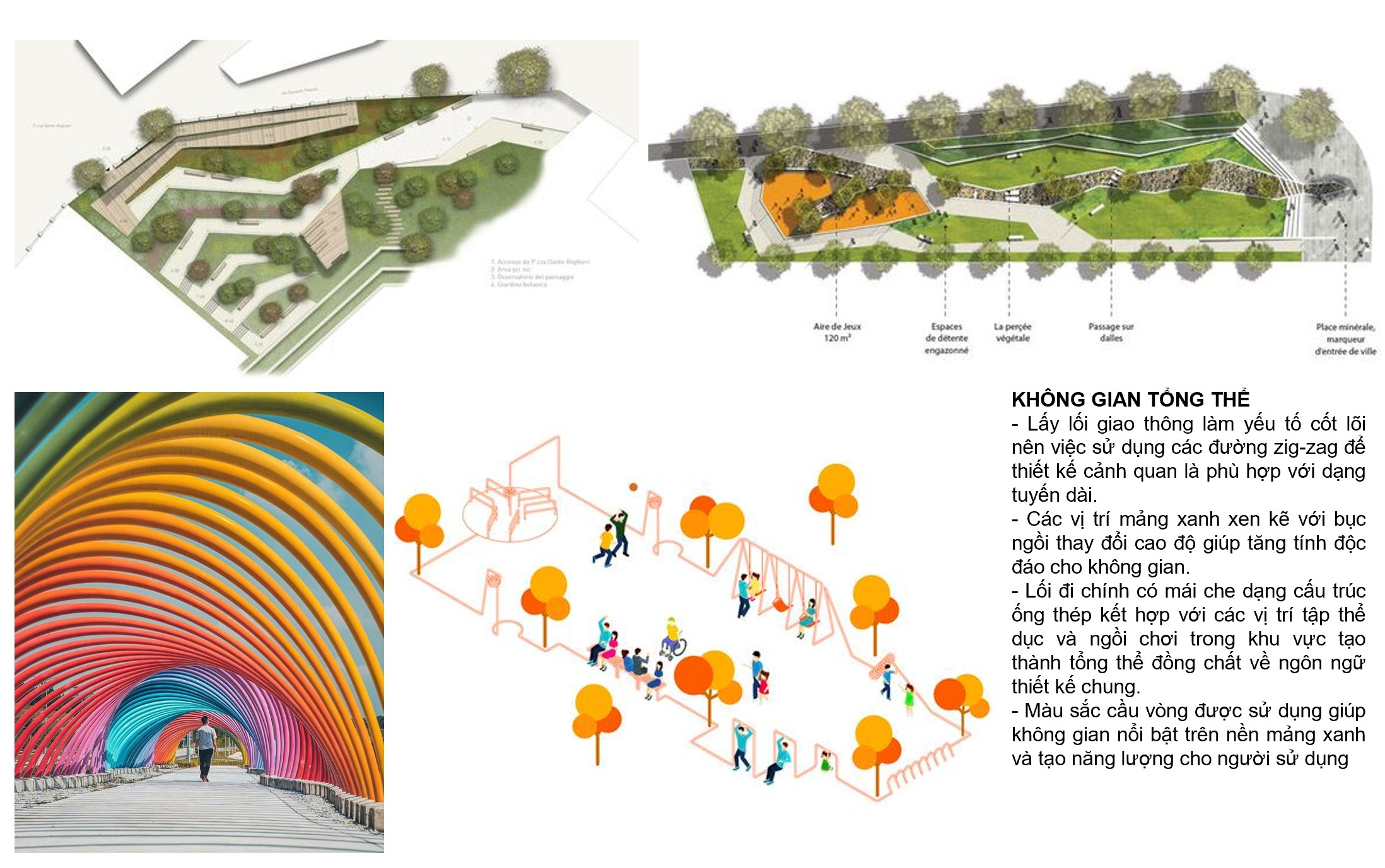

Look n Feel

Không gian tổng thể

  • Lấy lối giao thông làm yếu tố cốt lõi nên việc sử dụng các đường zig-zag để thiết kế cảnh quan là phù hợp với dạng tuyến dài.
  • Các vị trí mảng xanh xen kẽ với bục ngồi thay đổi cao độ giúp tăng tính độc đáo cho không gian.
  • Lối đi chính có mái che dạng cấu trúc ống thép kết hợp với các vị trí tập thể dục và ngồi chơi trong khu vực tạo thành tổng thể đồng chất về ngôn ngữ thiết kế chung.
  • Màu sắc cầu vồng được sử dụng giúp không gian nổi bật trên nền mảng xanh và tạo năng lượng cho người sử dụng.

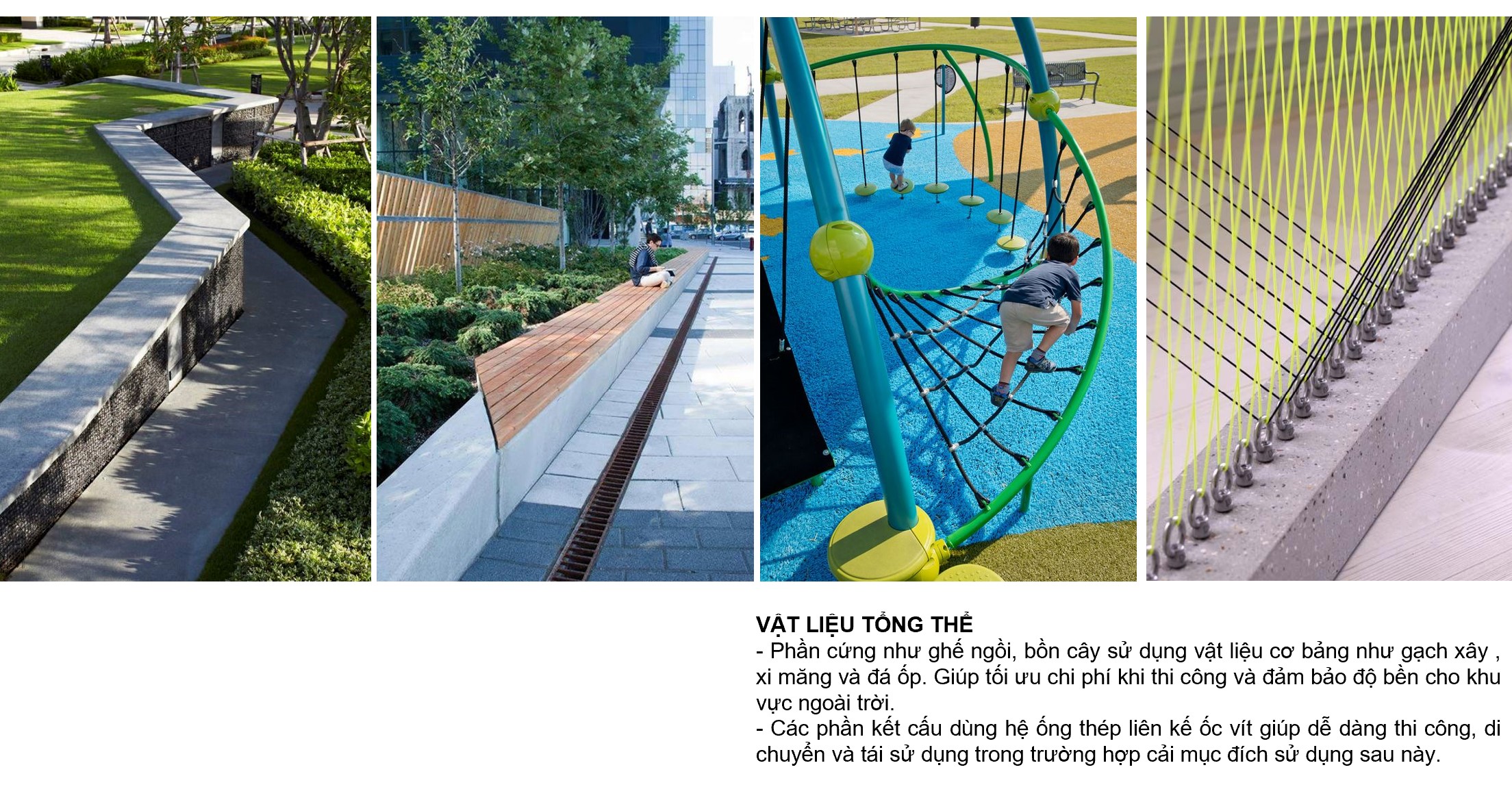

Vật liệu tổng thể

  • Phần cứng như ghế ngồi, bồn cây sử dụng vật liệu cơ bảng như gạch xây, xi măng và đá ốp. Giúp tối ưu chi phí khi thi công và đảm bảo độ bền cho khu vực ngoài trời.
  • Các phần kết cấu dùng hệ ống thép liên kế ốc vít giúp dễ dàng thi công, di chuyển và tái sử dụng trong trường hợp cải mục đích sử dụng sau này.

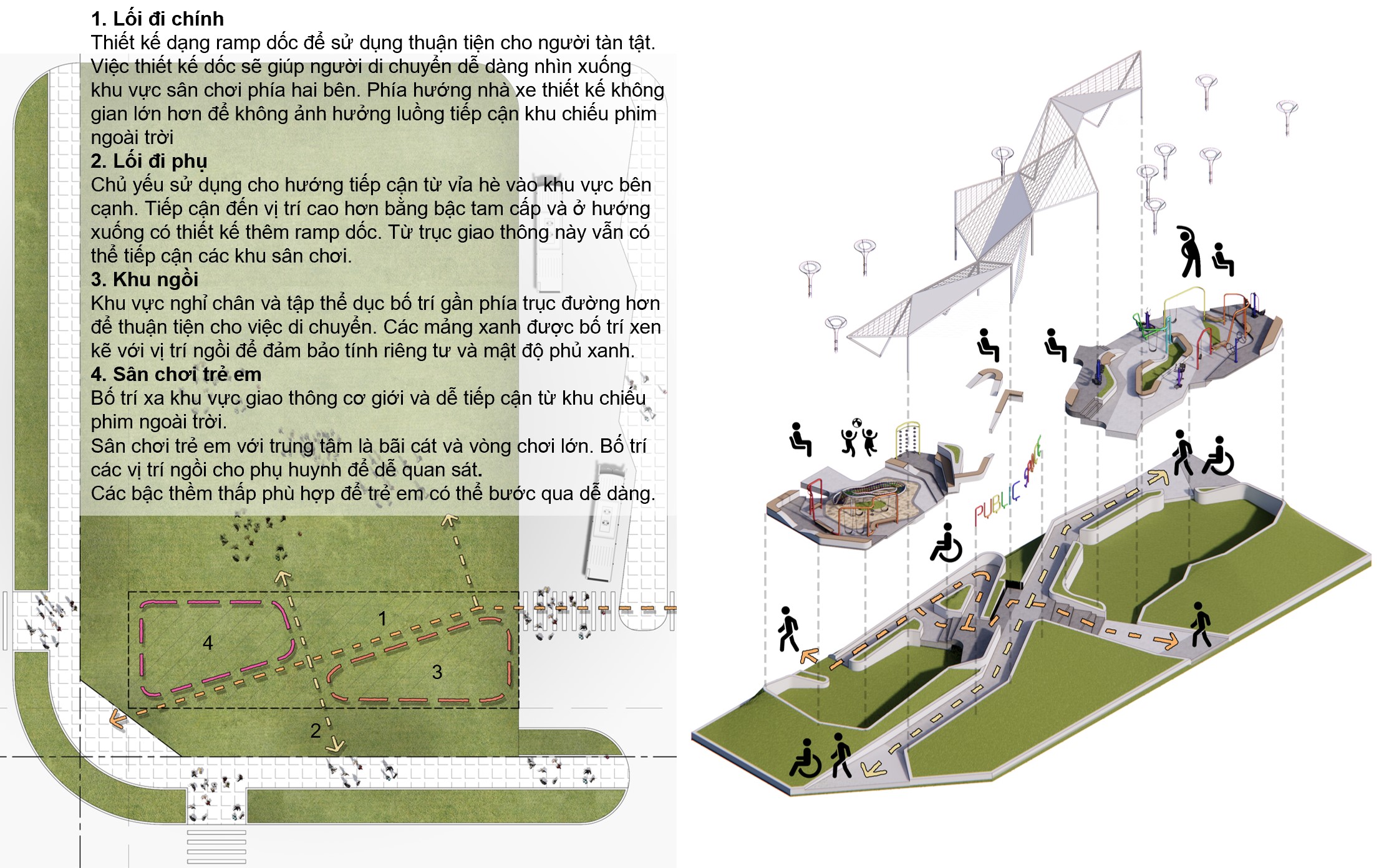

Phân khu chức năng

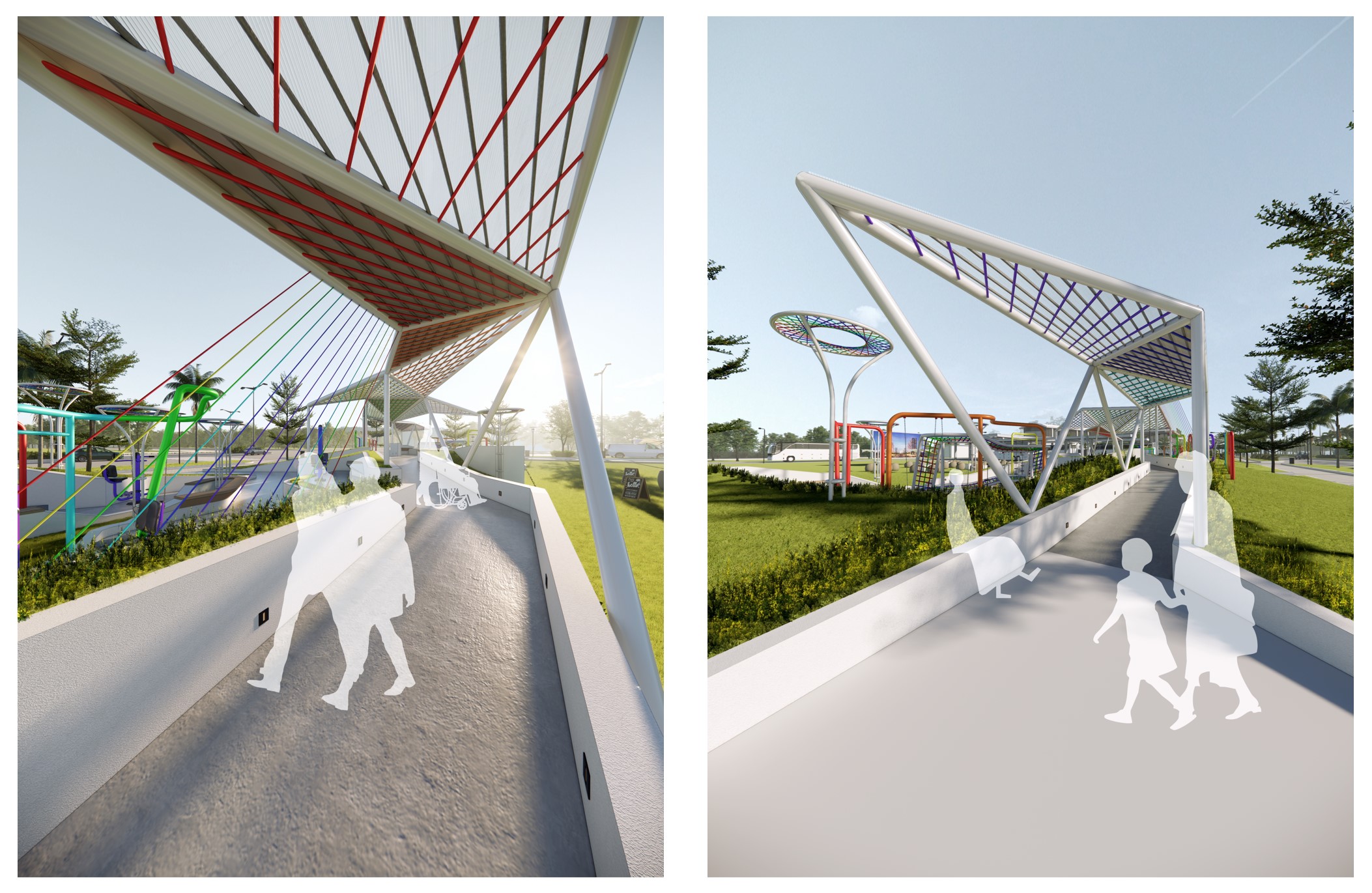

Lối đi chính

Thiết kế dạng ramp dốc để sử dụng thuận tiện cho người tàn tật. Việc thiết kế dốc sẽ giúp người di chuyển dễ dàng nhìn xuống khu vực sân chơi phía hai bên. Phía hướng nhà xe thiết kế không gian lớn hơn để không ảnh hưởng luồng tiếp cận khu chiếu phim ngoài trời.

Lối đi phụ

Chủ yếu sử dụng cho hướng tiếp cận từ vỉa hè vào khu vực bên cạnh. Tiếp cận đến vị trí cao hơn bằng bậc tam cấp và ở hướng xuống có thiết kế thêm ramp dốc. Từ trục giao thông này vẫn có thể tiếp cận các khu sân chơi.

Khu ngồi

Khu vực nghỉ chân và tập thể dục bố trí gần phía trục đường hơn để thuận tiện cho việc di chuyển. Các mảng xanh được bố trí xen kẽ với vị trí ngồi để đảm bảo tính riêng tư và mật độ phủ xanh.

Sân chơi trẻ em

  • Bố trí xa khu vực giao thông cơ giới và dễ tiếp cận từ khu chiếu phim ngoài trời.
  • Sân chơi trẻ em với trung tâm là bãi cát và vòng chơi lớn. Bố trí các vị trí ngồi cho phụ huynh để dễ quan sát.
  • Các bậc thềm thấp phù hợp để trẻ em có thể bước qua dễ dàng.

Mặt bằng

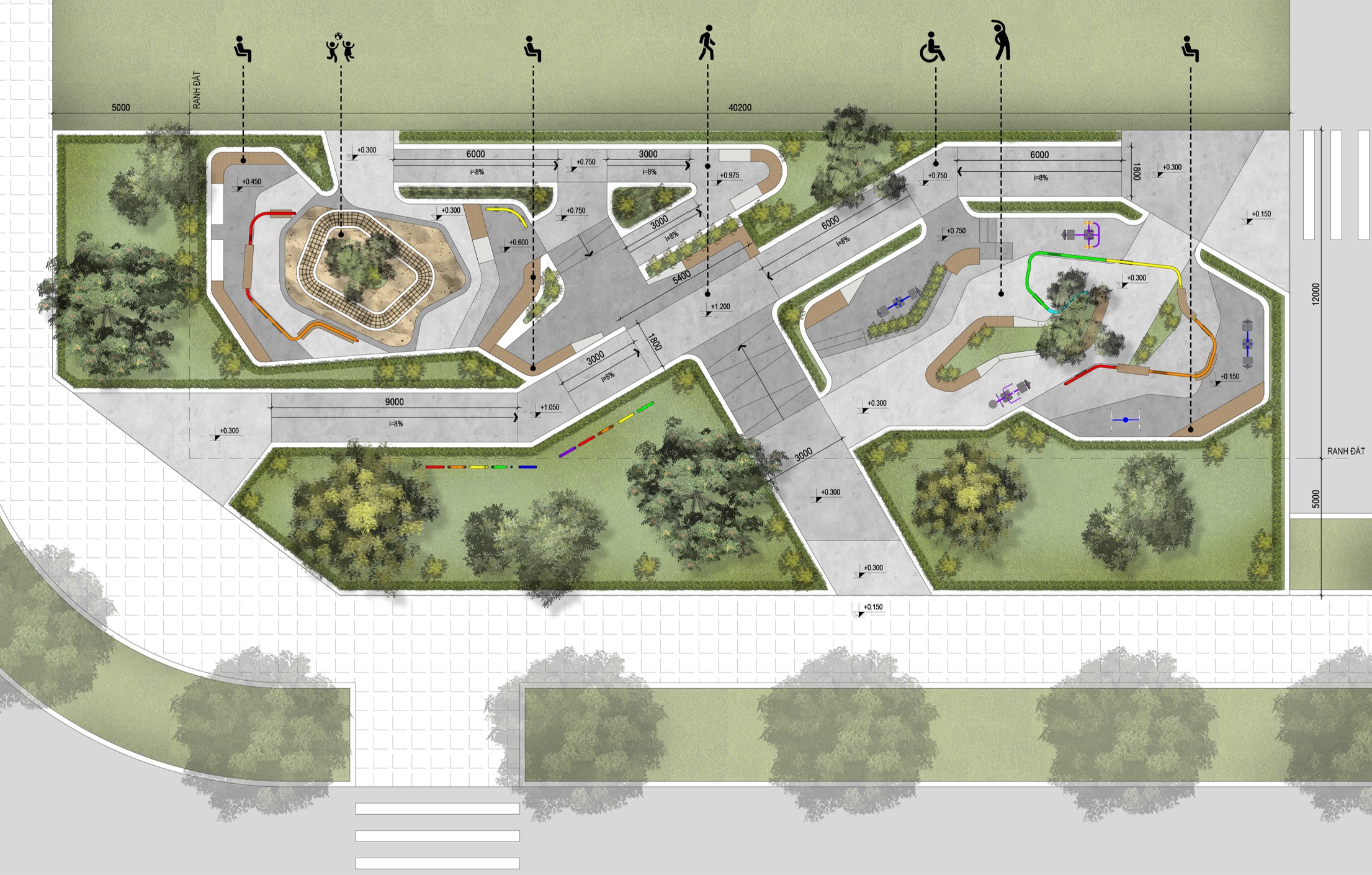

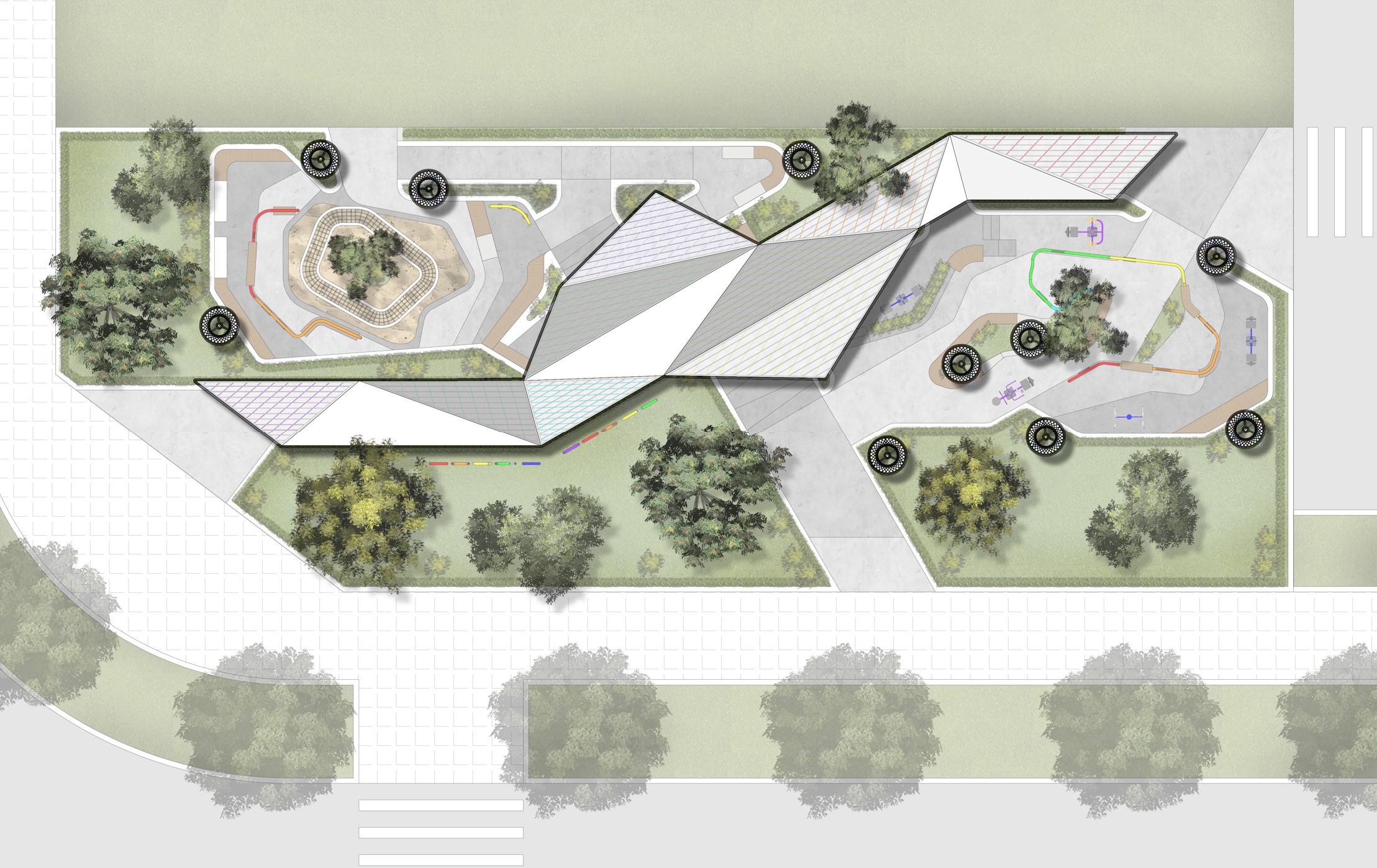

Mặt bằng tổng thể

Mặt bằng công năng

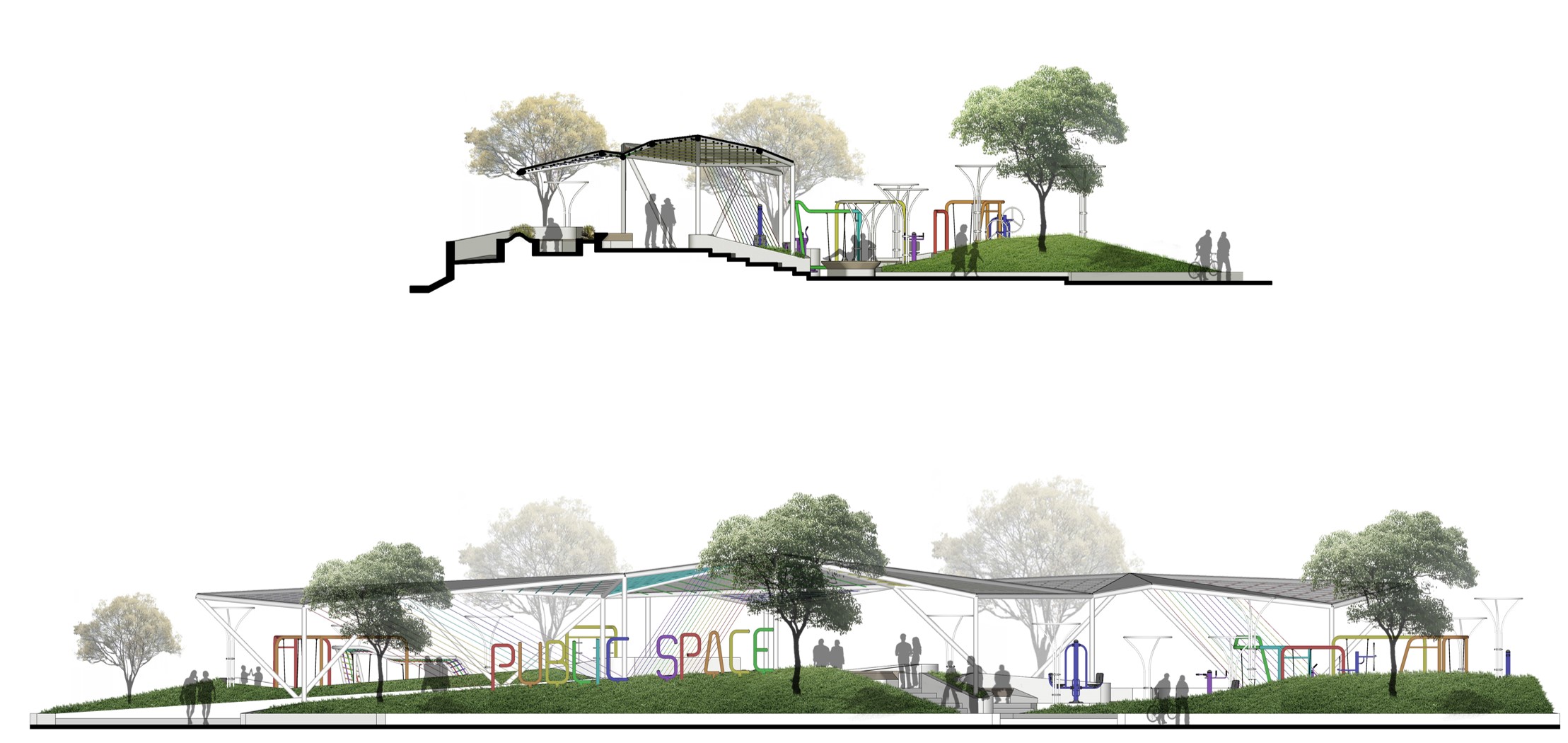

Mặt đứng và mặt cắt

Phối cảnh

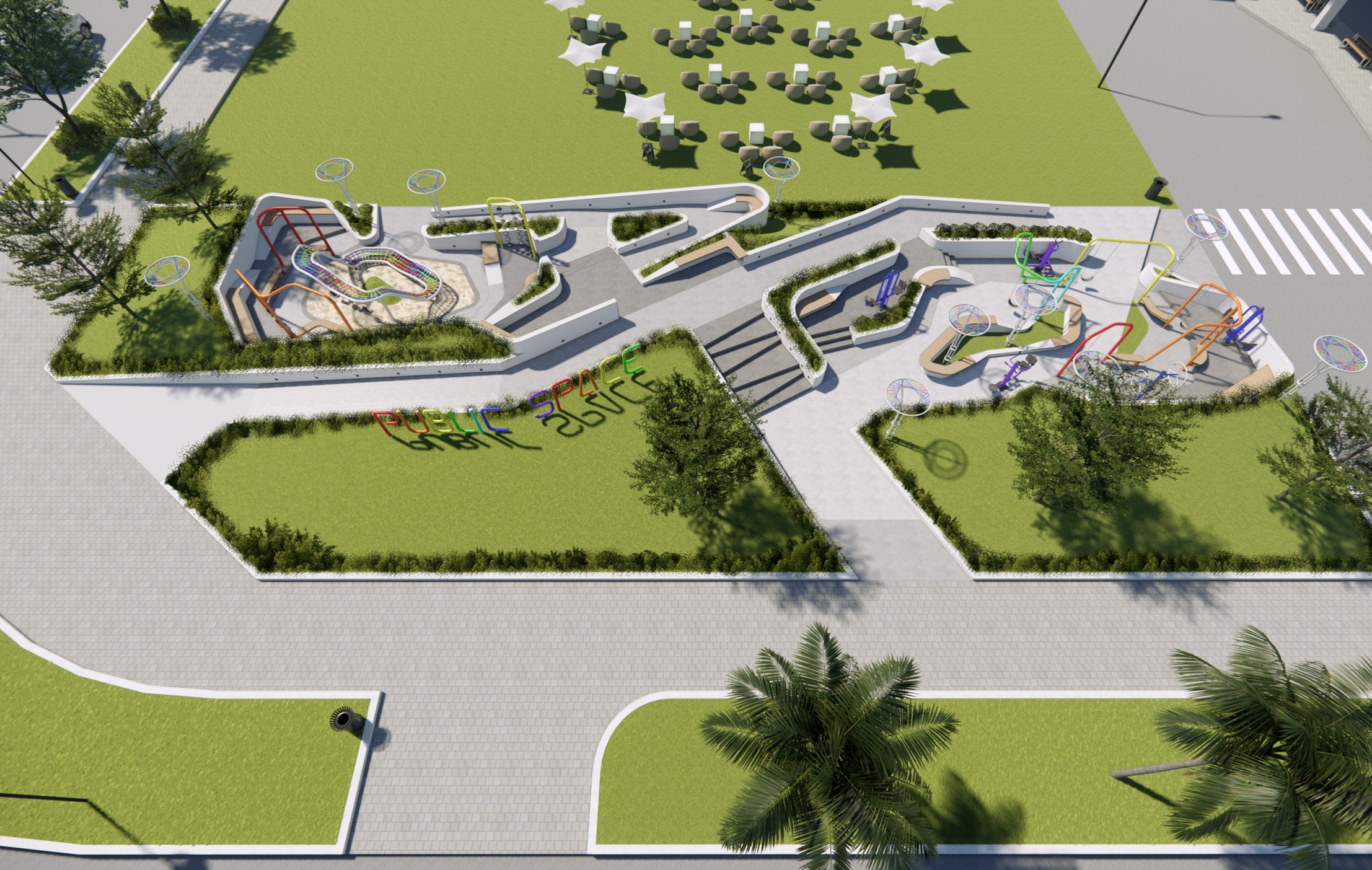

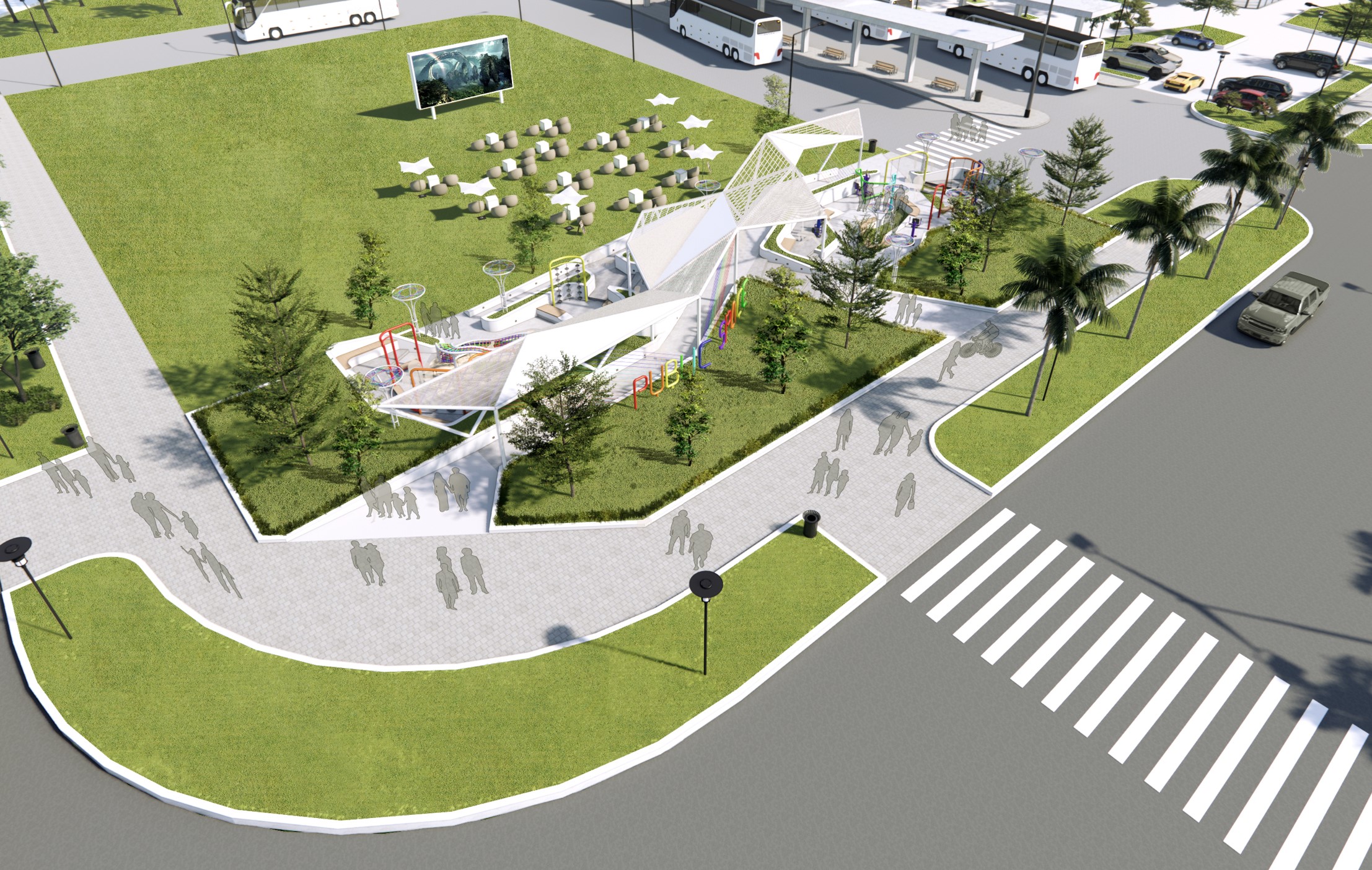

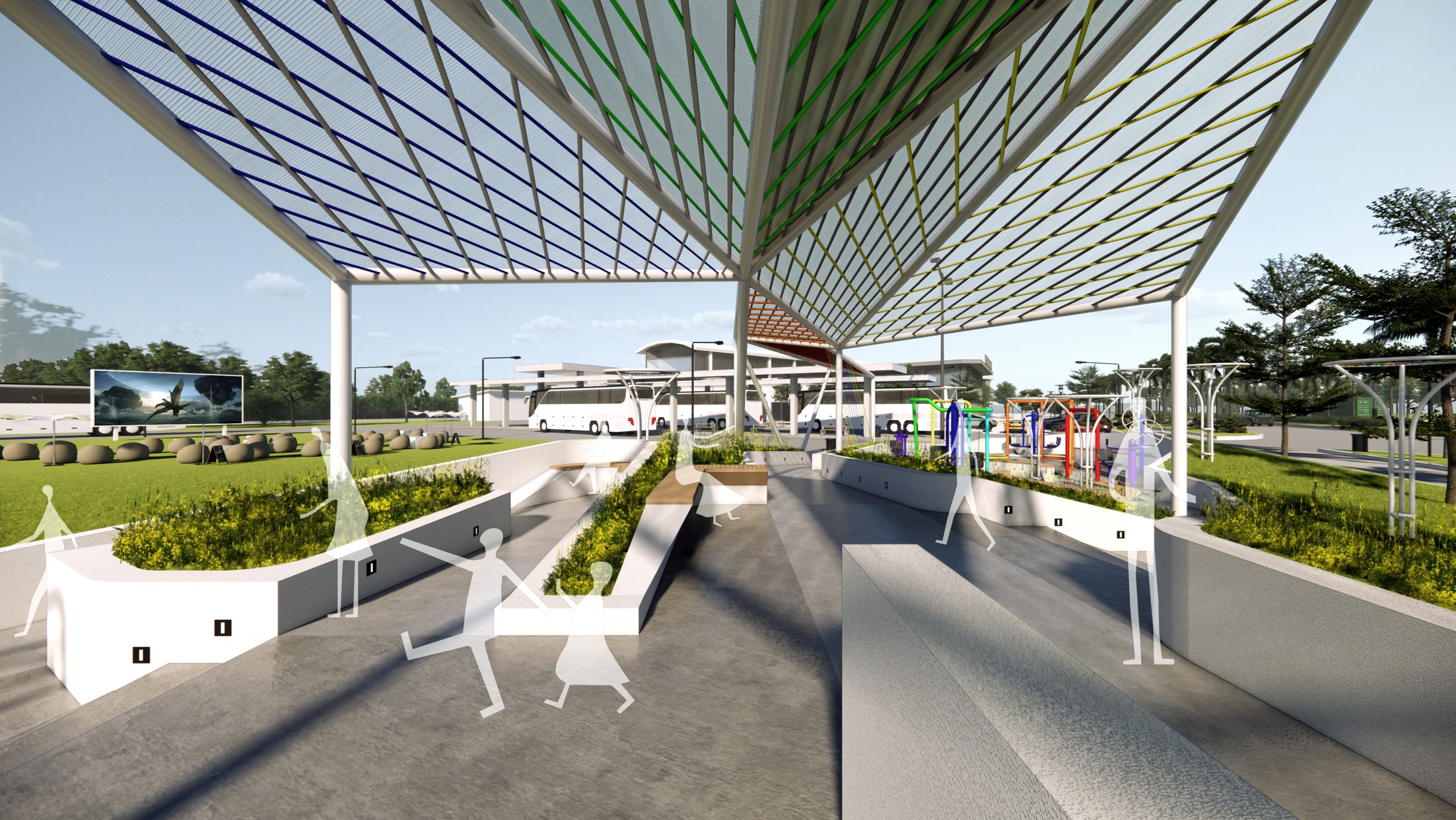

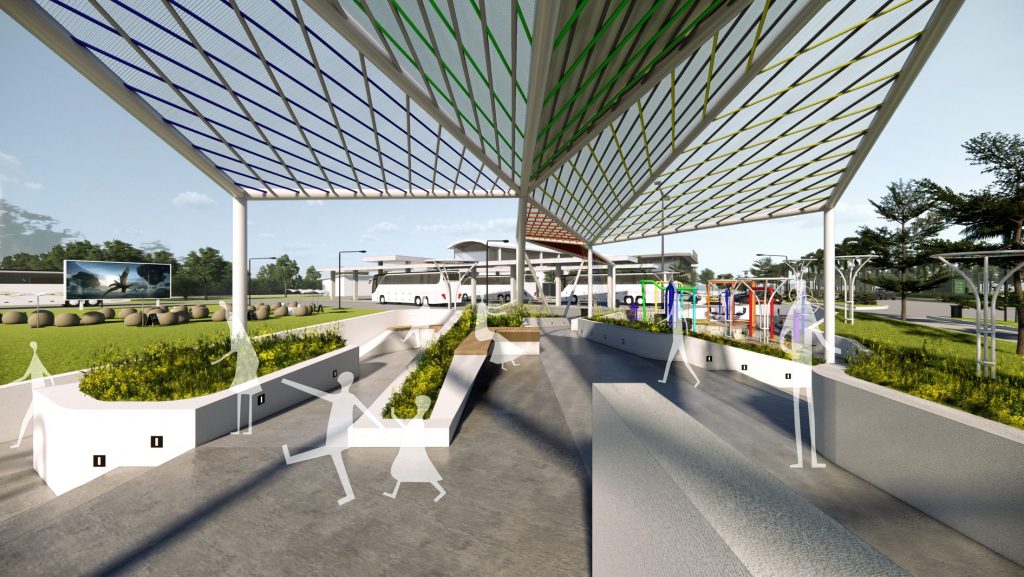

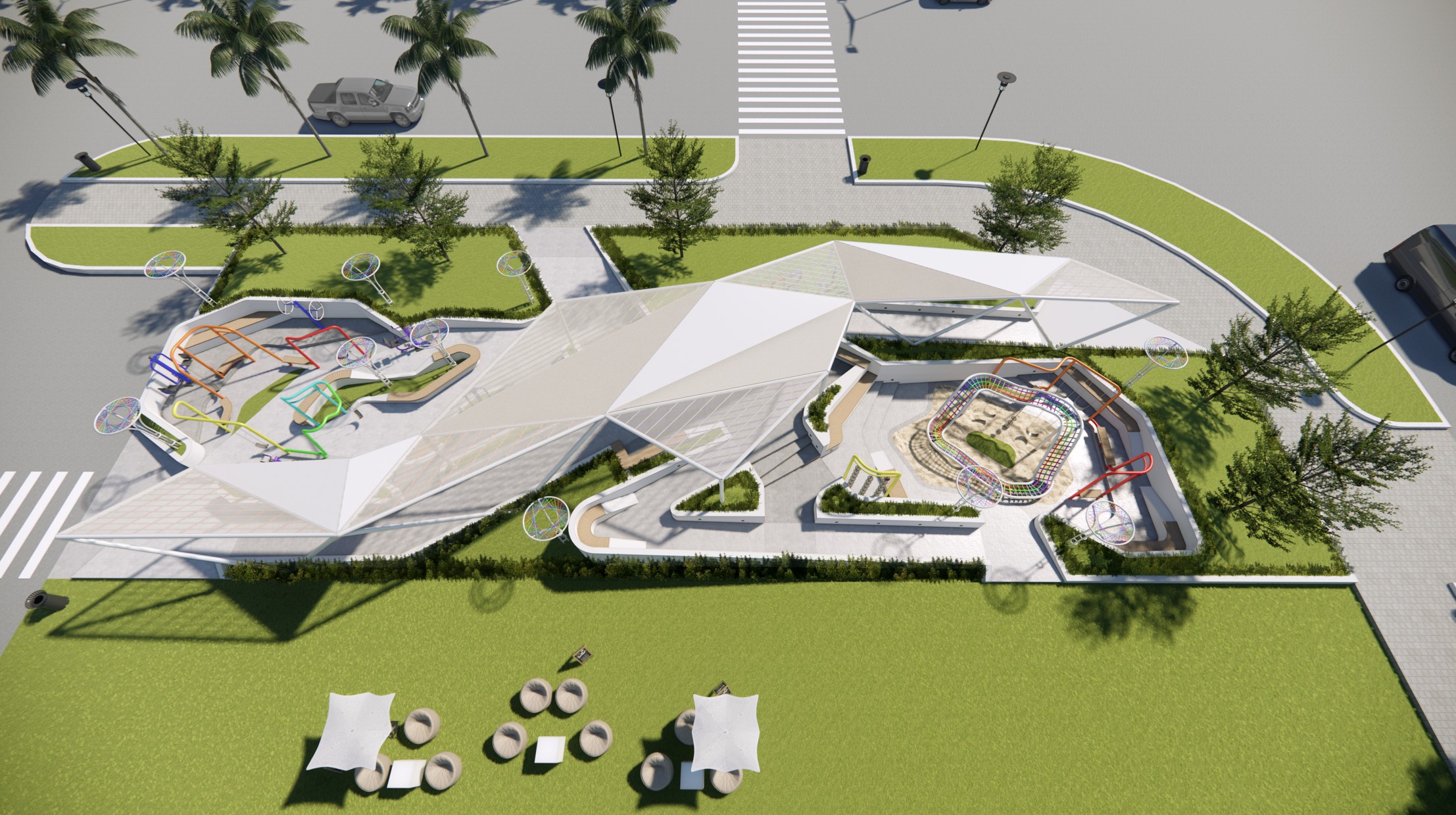

Phối cảnh tổng thể

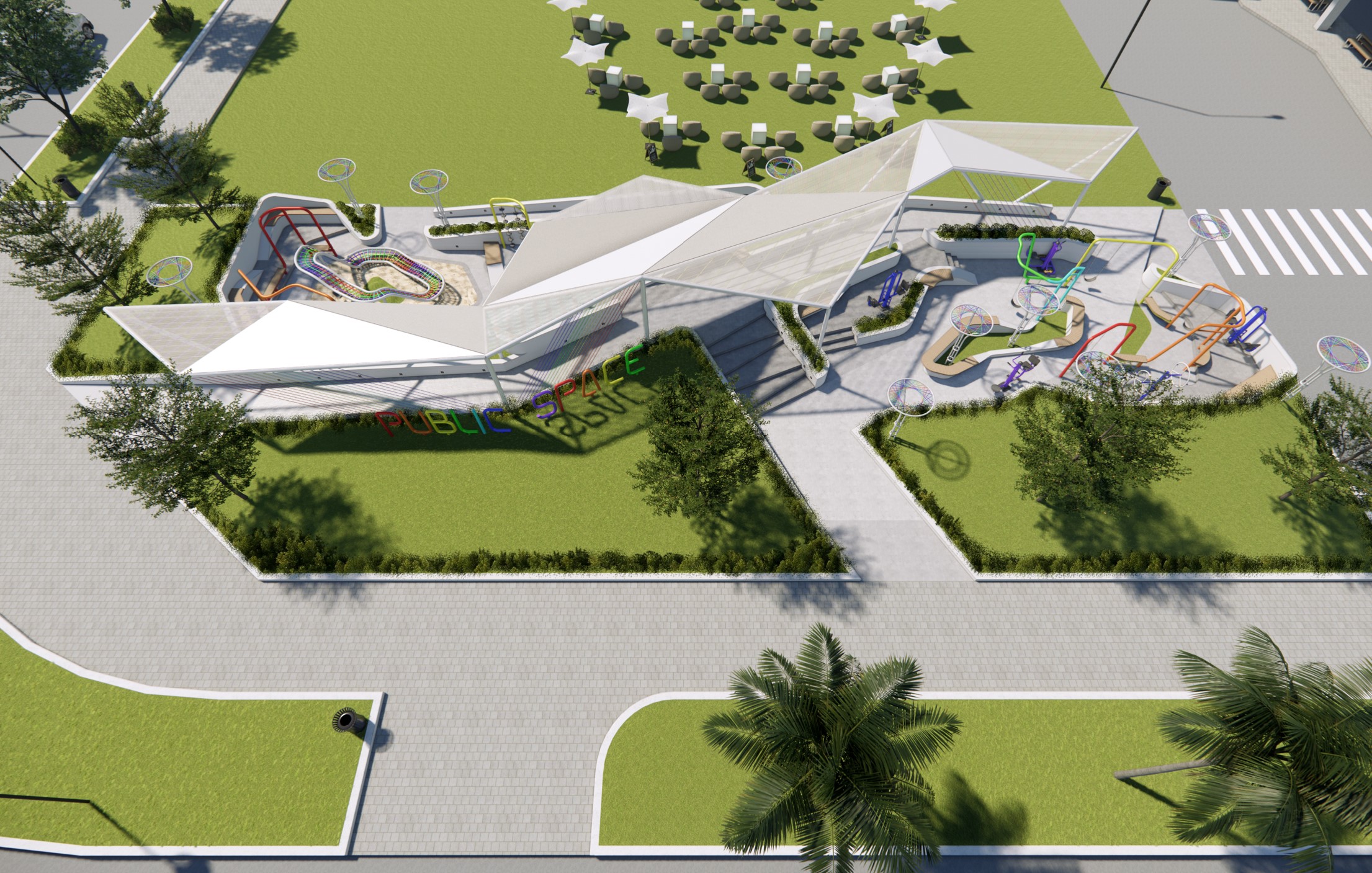

Phối cảnh không gian

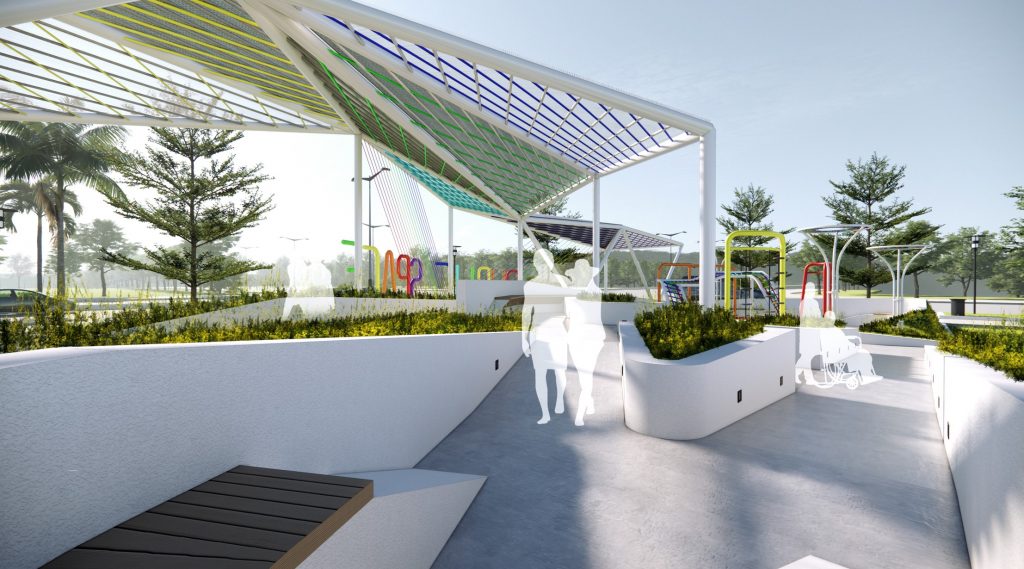

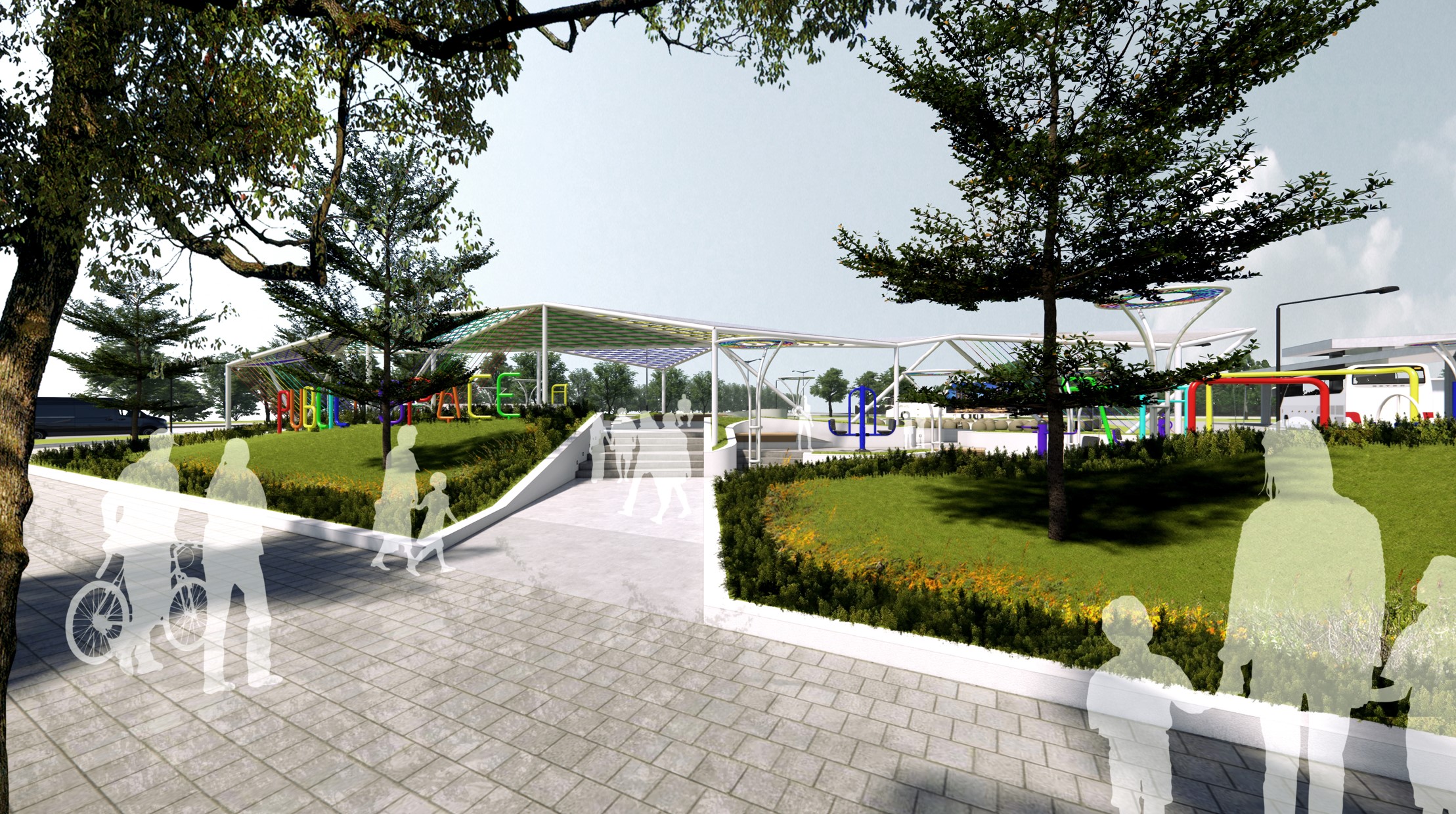

Phối cảnh lối vào

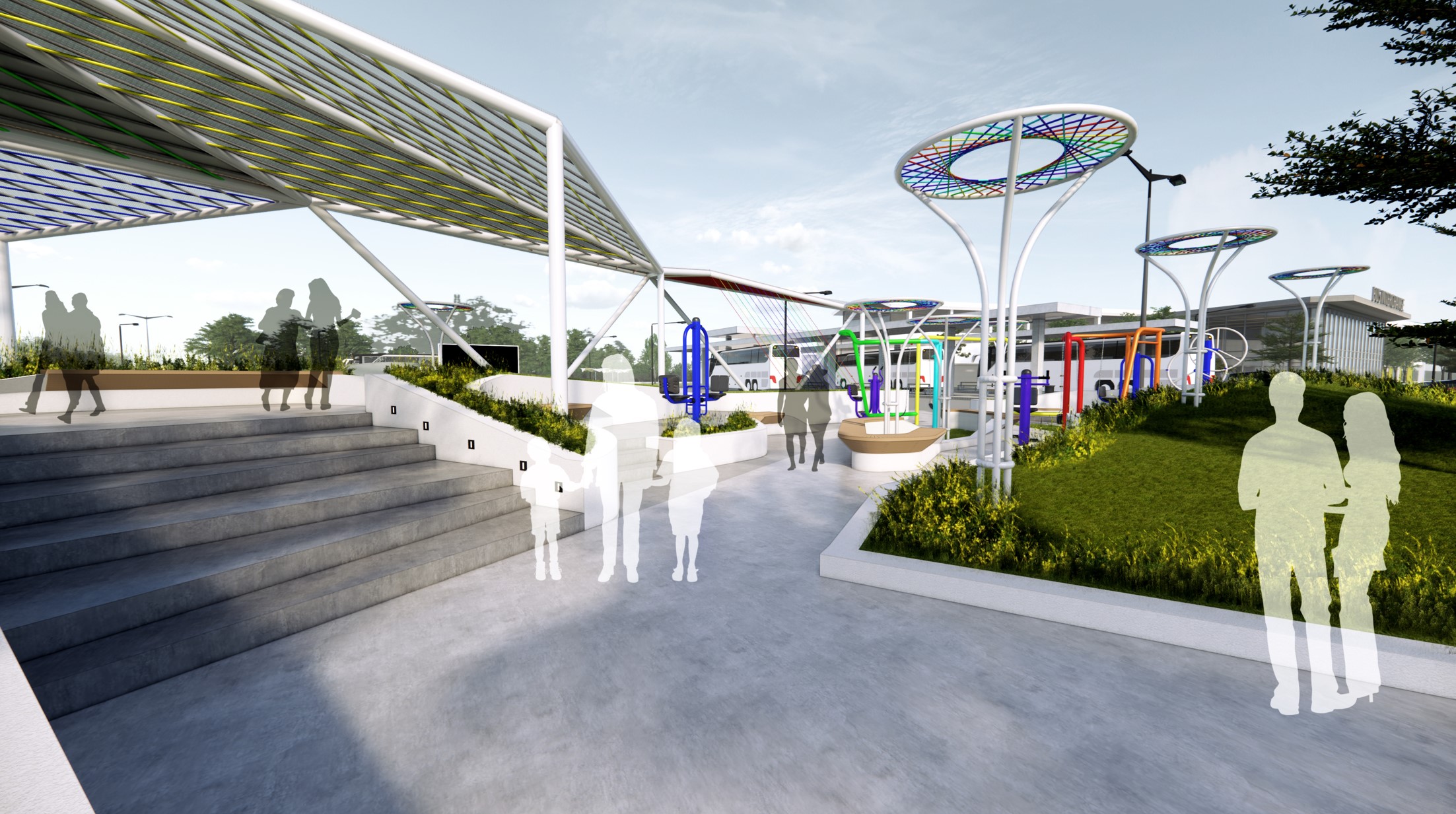

Phối cảnh khu trung tâm

Phối cảnh lối ra

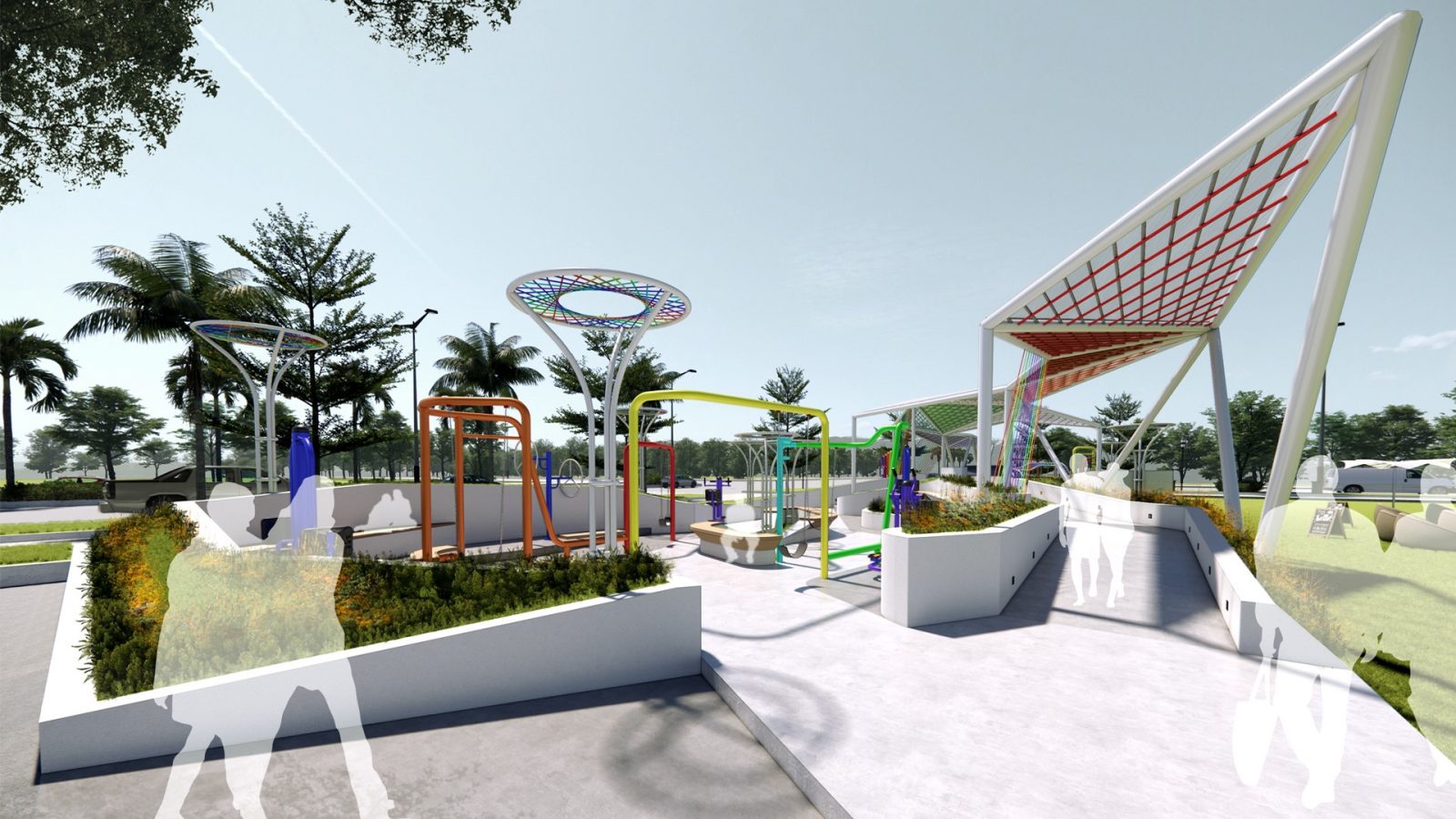

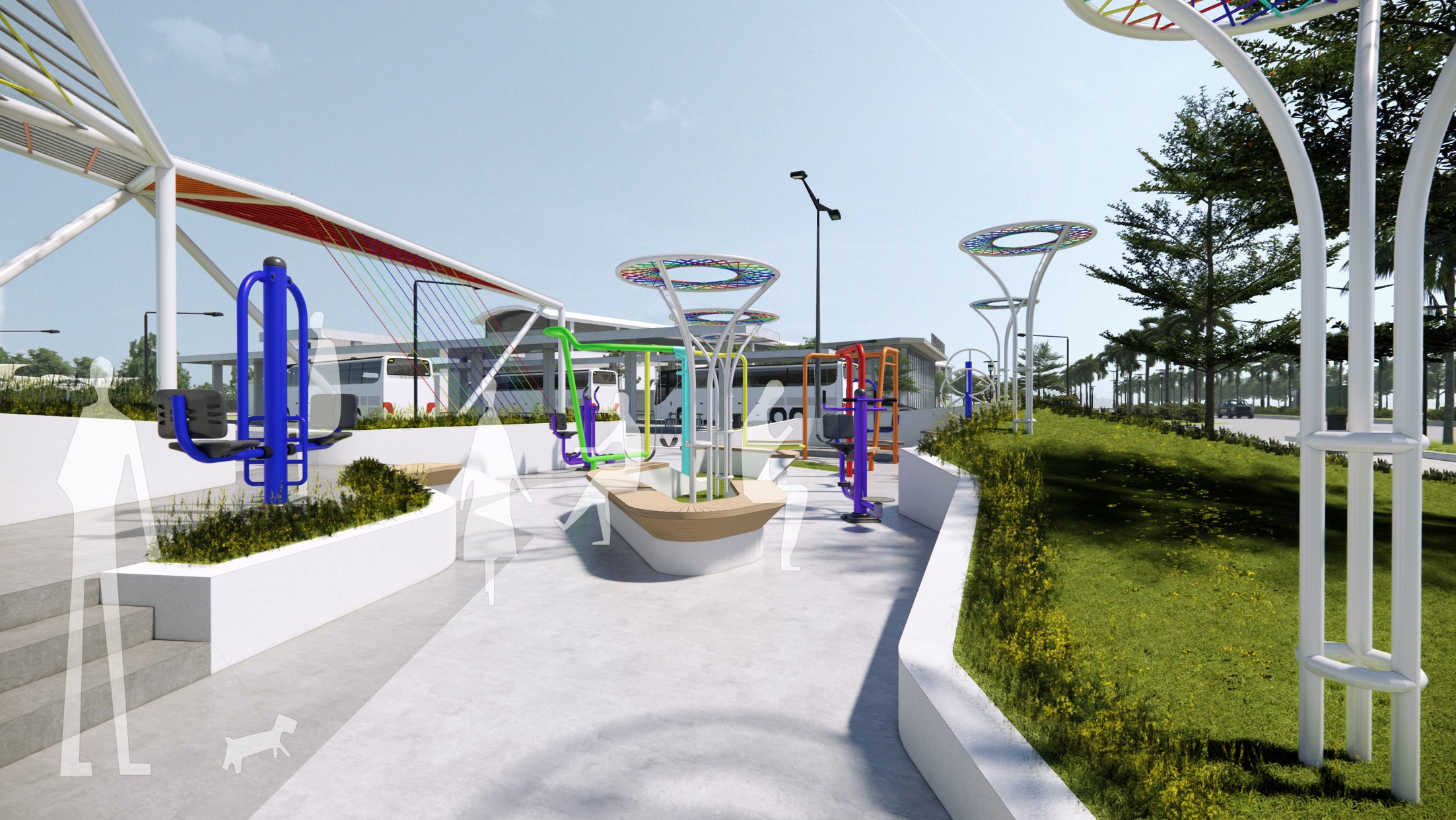

Phối cảnh khu ngồi

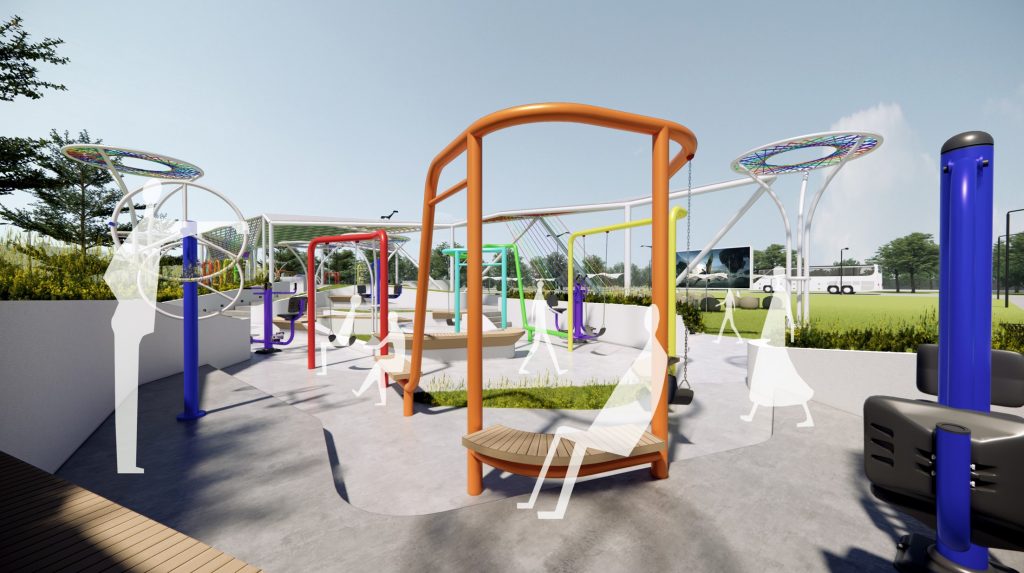

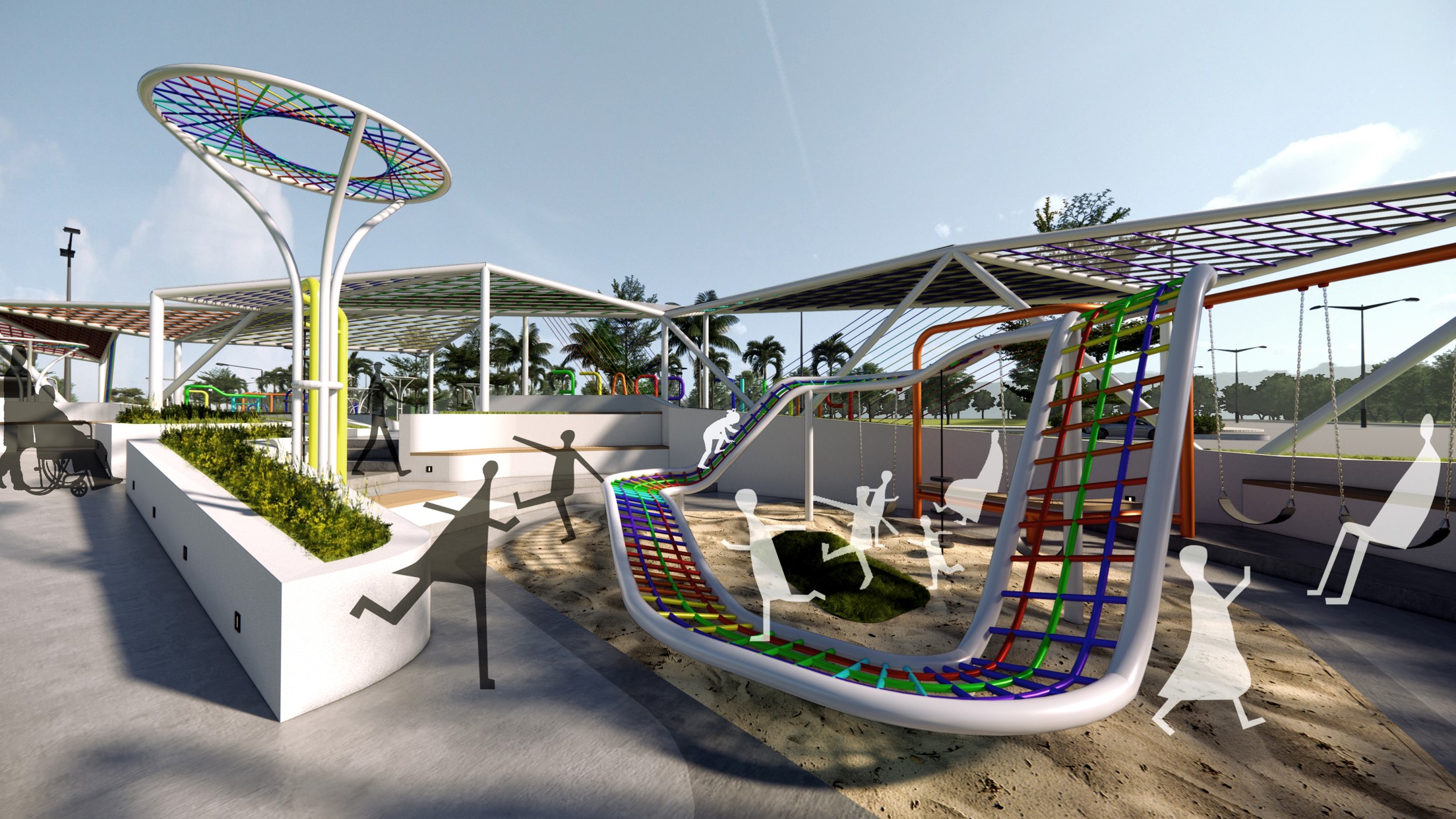

Phối cảnh sân chơi

Bố trí chiếu sáng

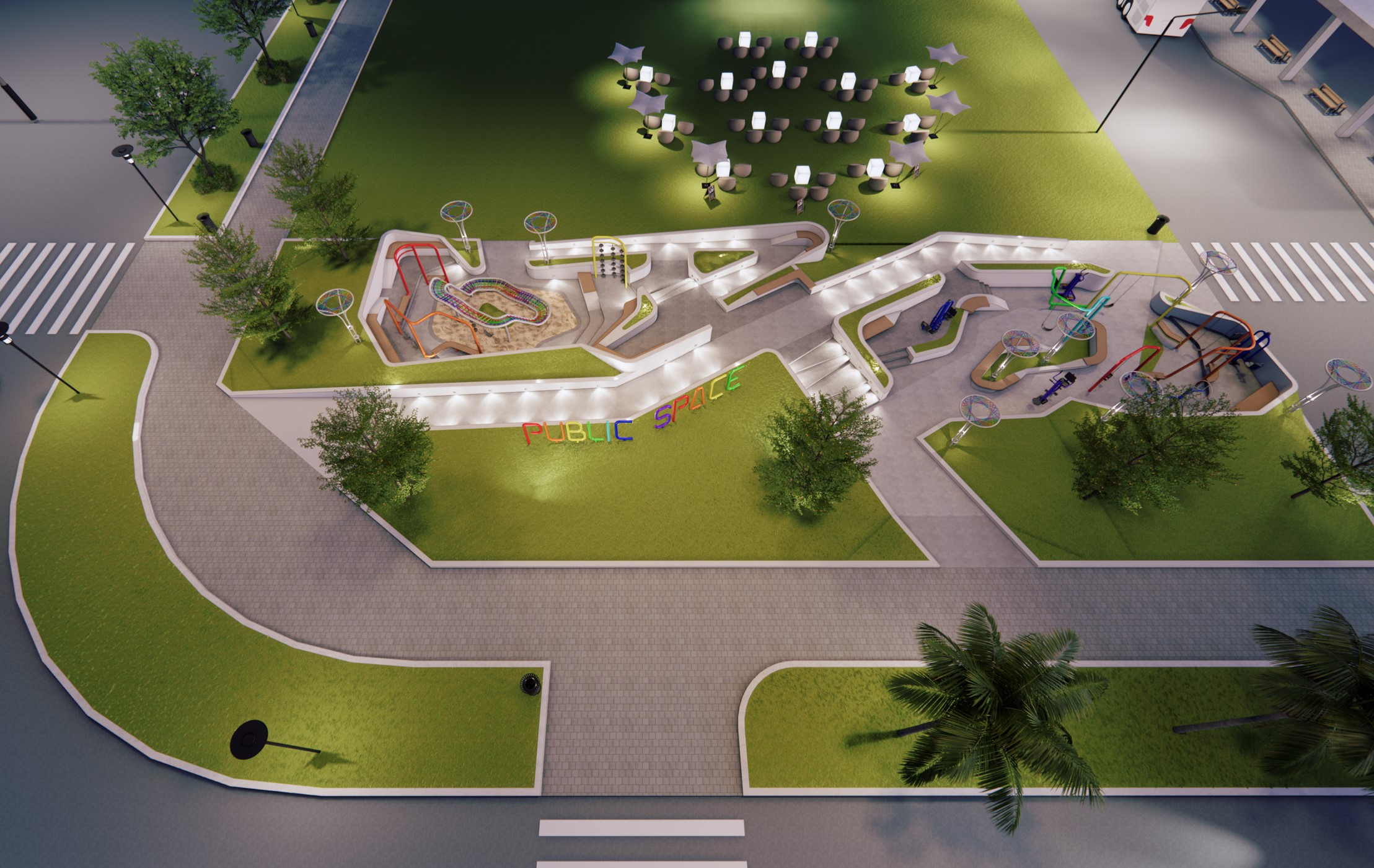

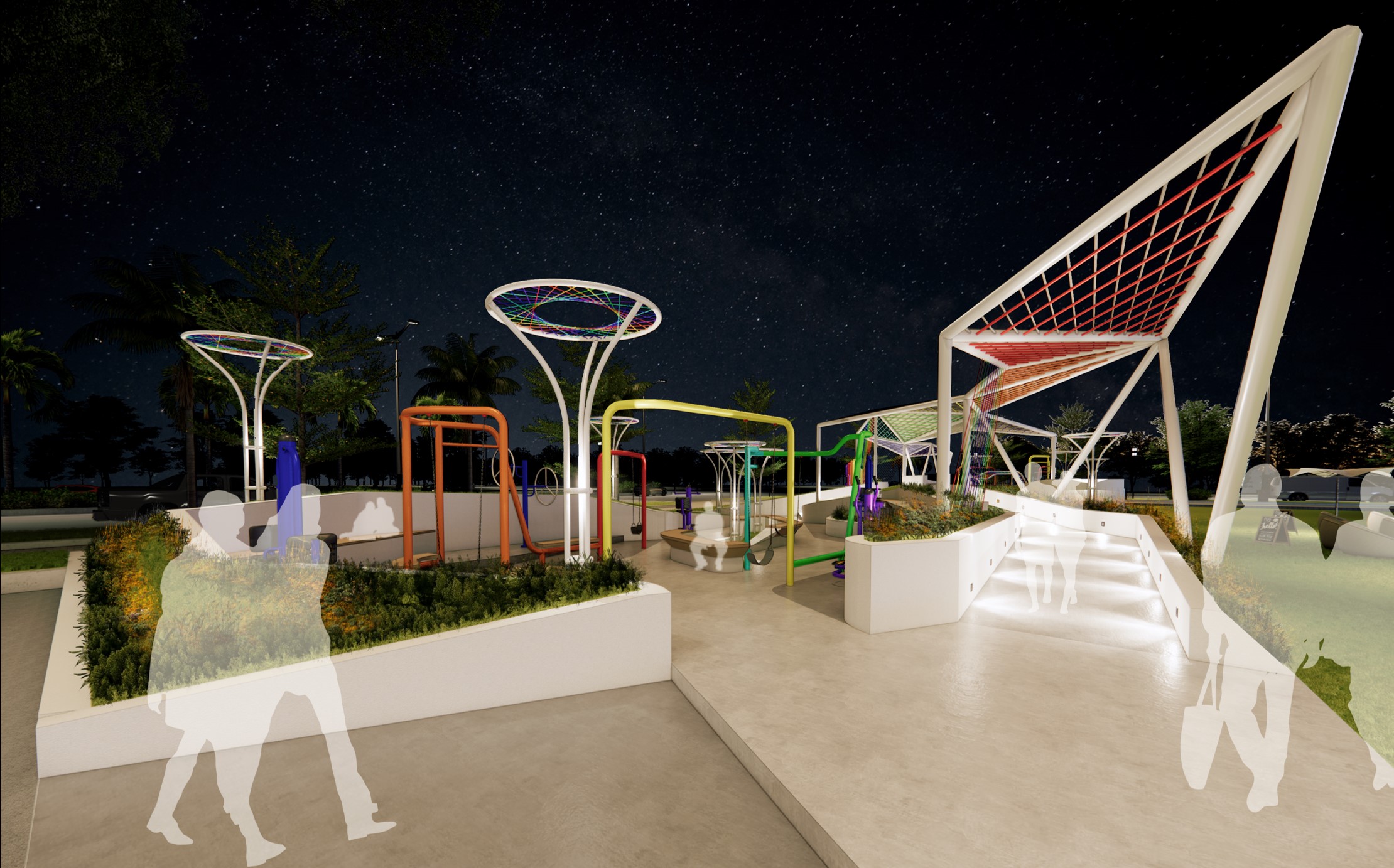

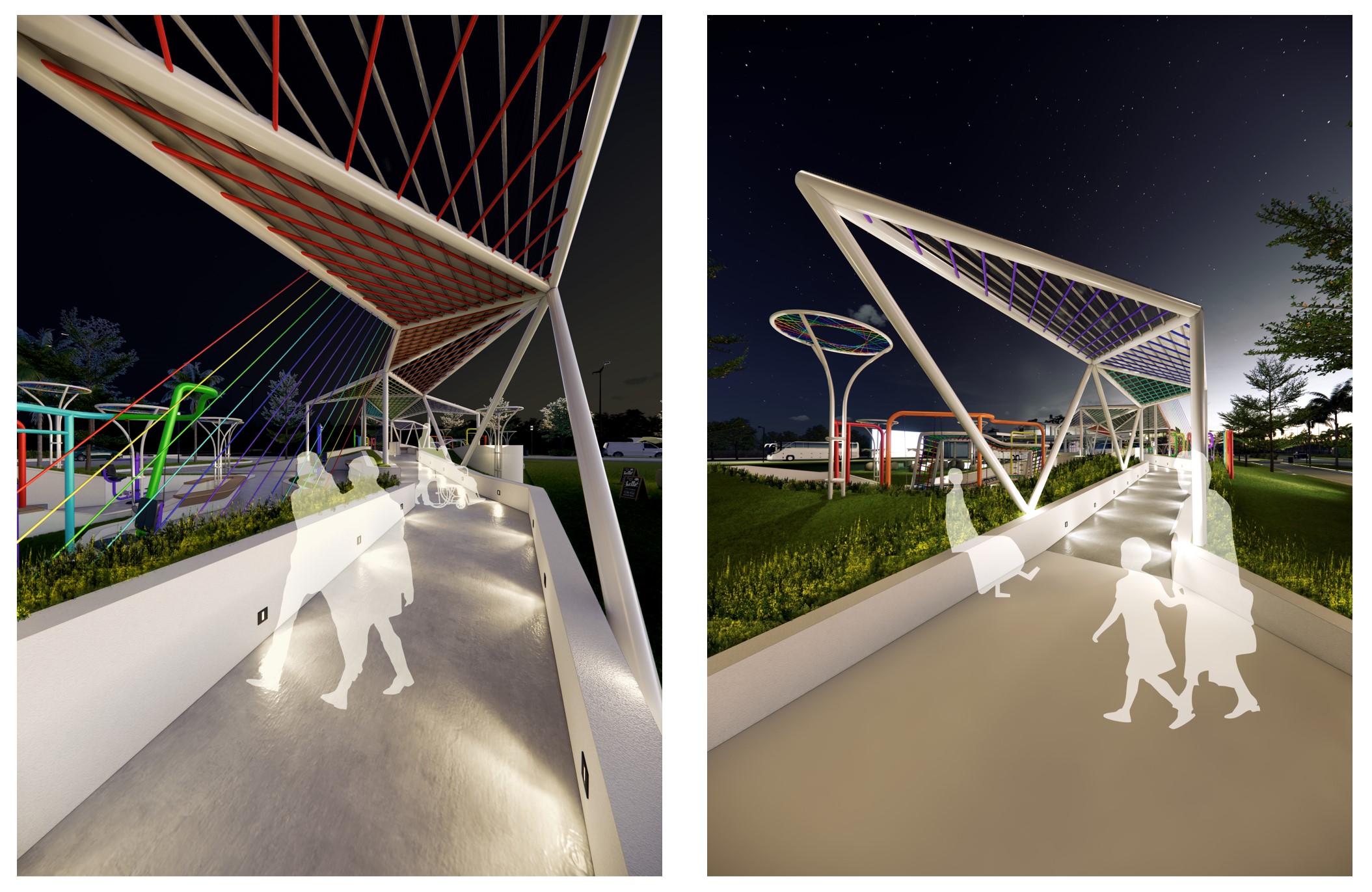

Phối cảnh ban đêm
